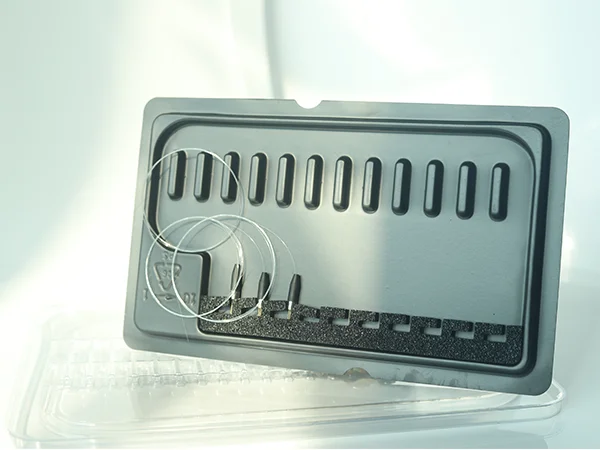

इलेक्ट्रॉनिक्स के लिए एंटी-स्टेटिक थर्मोप्लास्टिक पैकेजिंग के बारे में आपको क्या जानना चाहिए?

ESD पैकेजिंग को क्या नियंत्रित करने की आवश्यकता है?

इलेक्ट्रॉनिक्स पैकेजिंग एक घटक के आसपास हैंडलिंग सिस्टम के हिस्से के रूप में कार्य करती है। जब वह घटक इलेक्ट्रोस्टैटिक घटनाओं के प्रति संवेदनशील होता है, तो ट्रे को भौतिक संगठन के अलावा पूर्वानुमानित विद्युत व्यवहार भी प्रदान करना चाहिए। यही कारण है कि ईएसडी पैकेजिंग को केवल दिखावे के बजाय मापने योग्य सामग्री और सतह की विशेषताओं के माध्यम से निर्दिष्ट किया जाना चाहिए।

स्थैतिक आवेश विभिन्न सामग्रियों के बीच संपर्क और पृथक्करण, संचालन के दौरान गति, घर्षण और अन्य सामान्य विनिर्माण गतिविधियों के माध्यम से विकसित हो सकता है। एक संवेदनशील घटक को अंतिम संयोजन से पहले कई चरणों से गुजरना पड़ सकता है, इसलिए पैकेजिंग को कई बार खोला, स्थानांतरित किया जा सकता है, ढेर किया जा सकता है और पुन: उपयोग किया जा सकता है। यदि पैकेजिंग उचित रूप से डिज़ाइन नहीं की गई है तो प्रत्येक चरण अनियंत्रित इलेक्ट्रोस्टैटिक स्थितियों के लिए अवसर पैदा करता है।

पैकेजिंग संरचना उत्पाद की गति को भी प्रभावित करती है। समर्पित गुहाओं वाली एक ट्रे अलग-अलग घटकों को अलग रख सकती है और पड़ोसी भागों के बीच अनावश्यक संपर्क को कम कर सकती है। कनेक्टर्स, सेंसर, पीसीबी-संबंधित घटकों और अन्य सटीक उत्पादों के लिए, नियंत्रित स्थिति मैनुअल और उत्पादन-लाइन हैंडलिंग को अधिक व्यवस्थित बना सकती है।

प्रभावी इलेक्ट्रॉनिक पैकेजिंग भौतिक संगठन के साथ इलेक्ट्रोस्टैटिक नियंत्रण को जोड़ती है। किसी भी फ़ंक्शन को एक पृथक विशेषता के रूप में नहीं माना जाना चाहिए।

यह समझना भी महत्वपूर्ण है कि प्रत्येक इलेक्ट्रॉनिक घटक की संवेदनशीलता या हैंडलिंग आवश्यकता समान नहीं होती है। सेमीकंडक्टर पैकेज, कनेक्टर, सेंसर, ऑप्टिकल मॉड्यूल और इकट्ठे सर्किट बोर्ड वजन, आकार, उजागर सतहों और प्रक्रिया वातावरण में भिन्न हो सकते हैं। इसलिए पैकेजिंग को एक सार्वभौमिक ट्रे संरचना पर निर्भर रहने के बजाय वास्तविक उत्पाद के आसपास विकसित किया जाना चाहिए।

• परिभाषित ईएसडी व्यवहार:विद्युत विशेषताओं को घटक और प्रक्रिया आवश्यकताओं के अनुसार निर्दिष्ट किया जाना चाहिए।
• स्थिर स्थिति:व्यक्तिगत गुहिकाएँ संचालन के दौरान अवांछित हलचल को सीमित कर सकती हैं।
• उपयुक्त संरचना:दीवार की मोटाई, गहराई और ज्यामिति भौतिक उत्पाद से मेल खानी चाहिए।
• प्रक्रिया अनुकूलता:स्टैकिंग, नेस्टिंग, निरीक्षण और लाइन-साइड हैंडलिंग पर शुरुआत से ही विचार किया जाना चाहिए।

कौन से थर्मोप्लास्टिक्स विभिन्न ईएसडी अनुप्रयोगों में फिट होते हैं?

थर्माप्लास्टिक चयन विद्युत व्यवहार से अधिक प्रभावित करता है। यह कठोरता, प्रभाव प्रतिरोध, लचीलापन, पारदर्शिता, तापमान व्यवहार, उपस्थिति और गठन विशेषताओं को भी निर्धारित करता है। इलेक्ट्रॉनिक ट्रे के लिए, इन गुणों पर एक साथ विचार करने की आवश्यकता है क्योंकि एक सामग्री जो एक वांछनीय सुविधा प्रदान करती है वह दूसरे क्षेत्र में सीमाएं ला सकती है।

बार-बार संभालने के लिए पीपी

पीपी तब उपयोगी होता है जब ट्रे को फ्लेक्सुरल थकान प्रतिरोध, ड्रॉप प्रतिरोध और तापमान प्रतिरोध के संयोजन की आवश्यकता होती है। ये विशेषताएं उन अनुप्रयोगों में प्रासंगिक हैं जहां ट्रे को बार-बार लोड किया जा सकता है, स्थानांतरित किया जा सकता है, स्टैक किया जा सकता है या उत्पादन क्षेत्र में वापस किया जा सकता है।

एसएमटी वातावरण में प्रक्रिया चरणों के बीच बार-बार संचालन और संगठित आंदोलन शामिल हो सकता है। एक पीपी-आधारित संरचना पर विचार किया जा सकता है जहां पैकेजिंग को अपनी परिभाषित इलेक्ट्रोस्टैटिक विशेषताओं को बनाए रखते हुए बार-बार उपयोग को सहन करना चाहिए।

पारदर्शिता और कठोरता के लिए पीईटी

पीईटी उच्च पारदर्शिता और अच्छी कठोरता प्रदान करता है, जिससे यह वहां उपयोगी हो जाता है जहां घटक निरीक्षण और उत्पाद दृश्यता महत्वपूर्ण होती है। एक पारदर्शी ट्रे ऑपरेटरों के लिए प्रत्येक आइटम को उसके स्थान से हटाए बिना घटक व्यवस्था की पहचान करना आसान बना सकती है।

दृश्यता निरीक्षण-उन्मुख वर्कफ़्लो का भी समर्थन कर सकती है। जब पैकेजिंग अवधारणा ऑपरेटरों को उत्पाद को सीधे देखने की अनुमति देती है, तो ट्रे घटक का स्पष्ट दृश्य संरक्षित करते हुए संगठन प्रदान कर सकती है।

सामान्य ट्रे संरचनाओं के लिए पीएस

पीएस अपेक्षाकृत भंगुर है और इसमें पीईटी की तुलना में कुछ हद तक कम पारदर्शिता है। फिर भी इसे सामान्य प्रयोजन के इलेक्ट्रॉनिक घटक टर्नओवर ट्रे के लिए माना जा सकता है जहां समग्र संरचना और हैंडलिंग वातावरण इसकी विशेषताओं के अनुकूल है।

सही चयन केवल सामग्री के नाम पर आधारित नहीं होना चाहिए। वास्तविक घटक वजन, गुहा आयाम, अपेक्षित प्रभाव, तापमान की स्थिति, पारदर्शिता की आवश्यकता और इच्छित हैंडलिंग आवृत्ति सभी चयन को प्रभावित करते हैं।

व्यवहार में, विद्युत प्रदर्शन को यांत्रिक प्रदर्शन से जुड़ा रहना चाहिए। एक ट्रे में वांछित प्रतिरोध सीमा हो सकती है लेकिन फिर भी यह उत्पाद के लिए खराब रूप से अनुकूल है यदि इसका आकार, लचीलापन या तापमान व्यवहार हैंडलिंग वातावरण से मेल नहीं खाता है।

सतही प्रतिरोध को कैसे निर्दिष्ट किया जाना चाहिए?

सतह प्रतिरोध ईएसडी पैकेजिंग में केंद्रीय तकनीकी मापदंडों में से एक है क्योंकि यह पैकेजिंग सामग्री के विद्युत व्यवहार का वर्णन करने के लिए एक मापने योग्य तरीका प्रदान करता है। लक्ष्य सीमा का चयन घटक की ईएसडी आवश्यकताओं और आसपास के हैंडलिंग वातावरण के अनुसार किया जाना चाहिए।

एक अनुकूलित पैकेजिंग प्रोग्राम सतह प्रतिरोध को 1.0×10⁴Ω से 1.0×10¹¹Ω तक निर्दिष्ट कर सकता है। वह सीमा कई इलेक्ट्रोस्टैटिक-नियंत्रण आवश्यकताओं को कवर करती है, लेकिन एक विस्तृत श्रृंखला के अस्तित्व का मतलब यह नहीं है कि एक मान प्रत्येक एप्लिकेशन के लिए स्वचालित रूप से उपयुक्त है।

विभिन्न इलेक्ट्रॉनिक विनिर्माण वातावरणों में चार्ज नियंत्रण, सामग्री प्रबंधन और प्रक्रिया एकीकरण के लिए अलग-अलग आवश्यकताएं हो सकती हैं। सामान्य घटक टर्नओवर के लिए उपयोग की जाने वाली ट्रे में संवेदनशील निरीक्षण, स्वचालित हैंडलिंग या उजागर प्रवाहकीय संरचनाओं वाले घटकों की पैकेजिंग के लिए उपयोग की जाने वाली ट्रे से भिन्न विनिर्देश हो सकते हैं।

घटक आवश्यकता से प्रारंभ करें

पहला प्रश्न यह होना चाहिए कि घटक और हैंडलिंग प्रक्रिया के लिए किस स्तर के ईएसडी नियंत्रण की आवश्यकता है। पैकेजिंग विनिर्देश को केवल विद्युत मूल्य का चयन करने के बजाय उस आवश्यकता के आसपास विकसित किया जाना चाहिए क्योंकि यह आमतौर पर उपयोग किया जाता है।

संपूर्ण पैकेजिंग सिस्टम पर विचार करें

ट्रे पैकेजिंग वातावरण का केवल एक तत्व है। बाहरी कार्टन, कुशनिंग सामग्री, विभाजक, कार्य सतह, हैंडलिंग उपकरण और अन्य पैकेजिंग घटक भी उत्पाद के आसपास इलेक्ट्रोस्टैटिक स्थितियों को प्रभावित कर सकते हैं।

यह सिस्टम-स्तरीय सोच को महत्वपूर्ण बनाता है। नियंत्रित प्रतिरोध विशेषता वाली एक ट्रे को अभी भी एक हैंडलिंग प्रक्रिया में एकीकृत किया जाना चाहिए जो आसपास की सामग्रियों और उपकरणों के विद्युत व्यवहार को पहचानती है।

प्रतिरोध को ज्यामिति से जोड़ें

विद्युत विनिर्देशन के कारण इंजीनियरों को भौतिक सुरक्षा की अनदेखी नहीं करनी चाहिए। गुहा की गहराई, दीवार की दूरी और स्थिति संरचना को आवश्यक इलेक्ट्रोस्टैटिक फ़ंक्शन को संरक्षित करते हुए घटक की रक्षा करने की आवश्यकता होती है।

• आवश्यक प्रतिरोध सीमा परिभाषित करें:लक्ष्य मान को वास्तविक ईएसडी सुरक्षा आवश्यकता से जोड़ें।
• घटक को नियंत्रित स्थिति में रखें:जहां आवश्यक हो वहां गुहाओं का उपयोग करें और सुविधाओं का पता लगाएं।
• संपूर्ण प्रबंधन परिवेश की समीक्षा करें:अन्य सामग्रियों और उपकरणों पर विचार करें जो ट्रे के साथ परस्पर क्रिया करते हैं।
• तैयार उत्पाद को सत्यापित करें:यह जांचने के लिए उपयुक्त प्रतिरोध-परीक्षण उपकरण का उपयोग करें कि निर्दिष्ट विद्युत विशेषताएँ प्राप्त हो गई हैं।

मापने योग्य विशिष्टता पैकेजिंग डिजाइनरों, घटक निर्माताओं और उत्पादन टीमों के बीच संचार को भी आसान बनाती है। किसी ट्रे को केवल "एंटी-स्टैटिक" के रूप में वर्णित करने के बजाय, परियोजना इच्छित प्रतिरोध सीमा और इसे प्राप्त करने के लिए आवश्यक सामग्री निर्माण की पहचान कर सकती है।

ESD ट्रे कैसे डिज़ाइन की जानी चाहिए?

विद्युत नियंत्रण डिज़ाइन समस्या का केवल एक हिस्सा है। एक इलेक्ट्रॉनिक ट्रे में घटक को सुरक्षित रूप से रखा जाना चाहिए, व्यावहारिक लोडिंग और अनलोडिंग की अनुमति होनी चाहिए, हैंडलिंग उपकरण में फिट होना चाहिए और स्टैकिंग या नेस्टिंग आवश्यकताओं के साथ संगत रहना चाहिए।

1. उत्पाद लिफाफा को परिभाषित करें

घटक के सटीक आयामों से प्रारंभ करें। लंबाई, चौड़ाई, ऊंचाई, व्यास, उभार, कनेक्टर स्थान, संवेदनशील सतह और कोई भी क्षेत्र जो ट्रे के संपर्क में नहीं आना चाहिए, रिकॉर्ड करें।

अनियमित इलेक्ट्रॉनिक असेंबलियों के लिए, उपयोगी डिज़ाइन जानकारी में एक समग्र आकार के बजाय कई क्रॉस-अनुभागीय आयाम शामिल हो सकते हैं। यह उभरे हुए घटकों वाले कनेक्टर्स, सेंसर और पीसीबी असेंबली के लिए विशेष रूप से महत्वपूर्ण हो सकता है।

2. उत्पाद के चारों ओर गुहा बनाएं

एक समर्पित गुहा पड़ोसी घटकों के बीच अलगाव पैदा करते हुए प्रत्येक भाग की स्थिति को नियंत्रित कर सकता है। गुहा ज्यामिति को प्रतिधारण और पहुंच को संतुलित करना चाहिए। अत्यधिक ढीली स्थिति से आवाजाही संभव हो सकती है, जबकि अत्यधिक प्रतिबंधात्मक ज्यामिति लोडिंग और अनलोडिंग को कठिन बना सकती है।

3. दीवार की मोटाई पर विचार करें

दीवार की मोटाई ट्रे की कठोरता, वजन और गठन के व्यवहार को प्रभावित करती है। बड़ी गुहाओं और गहरी संरचनाओं को थर्मोफॉर्मिंग के दौरान सामग्री वितरण पर सावधानीपूर्वक विचार करने की आवश्यकता हो सकती है। इसलिए मोटाई का मूल्यांकन गठन की दिशा और अंतिम ट्रे ज्यामिति के साथ किया जाना चाहिए।

4. स्टैकिंग या नेस्टिंग सुविधाएँ जोड़ें

पुन: प्रयोज्य इलेक्ट्रॉनिक ट्रे को अक्सर लोड होने पर स्टैक करने और खाली होने पर नेस्ट करने की आवश्यकता होती है। ये सुविधाएं भंडारण जटिलता को कम कर सकती हैं और हैंडलिंग दक्षता में सुधार कर सकती हैं, लेकिन ज्यामिति को डिजाइन करने की आवश्यकता है ताकि स्टैक्ड ट्रे स्थिर रहें और गुहाएं एक दूसरे के साथ हस्तक्षेप न करें।

5. संवेदनशील सतहों को सुरक्षित रखें

घटकों में उजागर आवास, कनेक्टर, लेंस, पिन या तैयार सतहें हो सकती हैं जिनके लिए नियंत्रित संपर्क की आवश्यकता होती है। जहां उपयुक्त हो, ट्रे को सुरक्षात्मक आवेषण या चयनित कुशनिंग सुविधाओं के साथ कॉन्फ़िगर किया जा सकता है ताकि उत्पाद अनावश्यक सतह संपर्क के बिना समर्थित हो।

6. स्वचालित हैंडलिंग की योजना

इलेक्ट्रॉनिक्स कारखाने गाड़ियां, कन्वेयर या स्वचालित हैंडलिंग उपकरण के साथ ट्रे को मैन्युअल रूप से स्थानांतरित कर सकते हैं। ट्रे संरचना इच्छित प्रक्रिया के अनुकूल होनी चाहिए, जिसमें पहुंच बिंदु, स्टैकिंग ऊंचाई, अभिविन्यास और लोडिंग दिशा शामिल है।

इसलिए सबसे विश्वसनीय ट्रे डिज़ाइन अनुप्रयोग-विशिष्ट होते हैं। जब उत्पाद का स्वयं एक अद्वितीय आकार या विशेष हैंडलिंग आवश्यकता होती है तो वे एक निश्चित गुहा पैटर्न पर भरोसा नहीं करते हैं।

थर्मोफॉर्मिंग इलेक्ट्रॉनिक ट्रे के लिए क्यों उपयोगी है?

थर्मोफॉर्मिंग विशेष रूप से तब उपयोगी होती है जब इलेक्ट्रॉनिक पैकेजिंग के लिए अनुकूलित गुहाओं, बड़ी सतहों, घुमावदार आकृतियों या चौड़े ट्रे आयामों की आवश्यकता होती है। हर एप्लिकेशन को एक छोटे मानक प्रारूप में मजबूर किए बिना उत्पाद-विशिष्ट संरचना बनाने के लिए टूलींग पर एक गर्म थर्मोप्लास्टिक शीट बनाई जा सकती है।

यह इलेक्ट्रॉनिक्स के लिए महत्वपूर्ण है क्योंकि घटक पैकेजिंग छोटे व्यक्तिगत भागों से लेकर बड़ी असेंबली और बहु-भाग प्रणालियों तक भिन्न हो सकती है। एक ट्रे को छोटी गुहाओं के ग्रिड की आवश्यकता हो सकती है, जबकि दूसरे को बड़ी असेंबलियों के लिए गहरी जेबों की आवश्यकता हो सकती है।

बड़े प्रारूप की क्षमता

वास्तविक ट्रे संरचना और उत्पादन आवश्यकताओं के अधीन, थर्मोफॉर्मेड पैकेजिंग का उत्पादन लगभग 1300 × 750 × 740 मिमी तक के आयामों में किया जा सकता है। यह व्यापक निर्माण क्षमता तब उपयोगी होती है जब एक पैकेजिंग सिस्टम एक बड़ी असेंबली या कई उत्पाद क्षेत्रों को कवर करता है।

अनुकूलित गुहा लेआउट

थर्मोफॉर्मिंग उत्पाद व्यवस्था के चारों ओर गुहा पैटर्न विकसित करने की अनुमति देता है। व्यक्तिगत गुहाओं को घटक आयामों के अनुसार स्थान दिया जा सकता है, और समग्र ट्रे पदचिह्न को मौजूदा परिवहन या भंडारण संरचनाओं के लिए अनुकूलित किया जा सकता है।

विकास लचीलापन

विकास के दौरान इलेक्ट्रॉनिक उत्पाद बदल सकते हैं। कनेक्टर की स्थिति, आवास आयाम, पीसीबी कॉन्फ़िगरेशन और सहायक व्यवस्था सभी को संशोधित किया जा सकता है। एक लचीला थर्मोफॉर्मिंग दृष्टिकोण चयनित विकास परियोजनाओं का समर्थन कर सकता है जहां अनुकूलित टूलींग और व्यापक प्रारूप संरचनाओं की आवश्यकता होती है।

सामग्री विविधता

पीपी, पीईटी, पीएस और अन्य उपयुक्त थर्मोप्लास्टिक्स को थर्मोफॉर्मिंग प्रक्रिया के भीतर माना जा सकता है। इससे ट्रे की विद्युत, यांत्रिक और दृश्य आवश्यकताओं का एक साथ मूल्यांकन किया जा सकता है।

पैकेजिंग सुविधाओं के साथ एकीकरण

गठन की अवधारणा में पोजिशनिंग क्षेत्र, स्टैकिंग संरचनाएं, उद्घाटन और अन्य कार्यात्मक विवरण शामिल हो सकते हैं। जहां अतिरिक्त सतह सुरक्षा की आवश्यकता होती है, चयनित कुशनिंग सामग्री को पैकेजिंग डिजाइन में भी एकीकृत किया जा सकता है।

थर्मोफॉर्मिंग तब सबसे उपयोगी होती है जब पैकेजिंग ज्यामिति को एक जटिल घटक को सामान्य ट्रे प्रारूप में मजबूर करने के बजाय उत्पाद का बारीकी से पालन करने की आवश्यकता होती है।

विनिर्माण प्रक्रिया को अभी भी उत्पाद ज्यामिति, आवश्यक विद्युत व्यवहार, उत्पादन मात्रा और समग्र पैकेजिंग रणनीति के अनुसार चुना जाना चाहिए। थर्मोफॉर्मिंग प्रत्येक इलेक्ट्रॉनिक पैकेजिंग एप्लिकेशन के लिए एक सार्वभौमिक उत्तर के बजाय एक प्रक्रिया विकल्प है।

ईएसडी ट्रे आमतौर पर कहाँ उपयोग की जाती हैं?

ईएसडी-नियंत्रित थर्मोफॉर्मेड ट्रे इलेक्ट्रॉनिक्स उत्पादन और लॉजिस्टिक्स के कई चरणों का समर्थन कर सकती हैं। सटीक संरचना इस बात पर निर्भर करती है कि पैकेजिंग भंडारण, निरीक्षण, उत्पादन-लाइन आंदोलन, टर्नओवर या परिवहन के लिए है या नहीं।

• इलेक्ट्रॉनिक उपकरण:कनेक्टर्स, सेंसर, पीसीबी से संबंधित हिस्से, सेमीकंडक्टर घटक और अन्य स्थैतिक-संवेदनशील उत्पादों को समर्पित गुहाओं में व्यवस्थित किया जा सकता है।
• पीसीबी हैंडलिंग:अस्थायी भंडारण, स्थानांतरण और उत्पादन-लाइन आंदोलन के दौरान सर्किट बोर्ड और इलेक्ट्रॉनिक असेंबली का समर्थन किया जा सकता है।
• परिशुद्धता इलेक्ट्रॉनिक भाग:व्यक्तिगत गुहाएं परिभाषित हैंडलिंग आवश्यकताओं वाले घटकों के लिए व्यवस्थित स्थिति बनाए रखने में मदद कर सकती हैं।
• श्रीमती विनिर्माण:पुन: प्रयोज्य टर्नओवर ट्रे विनिर्माण चरणों के बीच बार-बार होने वाली आवाजाही का समर्थन कर सकती हैं जहां नियंत्रित इलेक्ट्रोस्टैटिक व्यवहार की आवश्यकता होती है।
• ऑप्टोइलेक्ट्रॉनिक घटक:पैकेजिंग को निर्दिष्ट ईएसडी शर्तों के साथ ऑप्टिकल संचार और ऑप्टोइलेक्ट्रॉनिक असेंबली के लिए कॉन्फ़िगर किया जा सकता है।
• औद्योगिक इलेक्ट्रॉनिक उपकरण:भंडारण, आंतरिक परिवहन और नियंत्रित हैंडलिंग के लिए बड़े घटकों और असेंबलियों को व्यवस्थित किया जा सकता है।

घटक निरीक्षण

निरीक्षण-उन्मुख पैकेजिंग को संगठित स्थिति और घटक तक स्पष्ट पहुंच से लाभ होता है। जब पारदर्शिता महत्वपूर्ण होती है, तो पीईटी को उन संरचनाओं के लिए माना जा सकता है जो ऑपरेटर को उत्पाद को ट्रे के अंदर रहने के दौरान देखने की अनुमति देती है।

श्रीमती और उत्पादन-लाइन टर्नओवर

उत्पादन वातावरण में प्रक्रिया चरणों के बीच बार-बार ट्रे की आवाजाही शामिल हो सकती है। पीपी पर विचार किया जा सकता है जहां थकान प्रतिरोध, प्रभाव प्रतिरोध और तापमान व्यवहार बार-बार संभालने की आवश्यकताओं के साथ संरेखित होता है।

पीसीबी और असेंबली हैंडलिंग

सर्किट बोर्ड और असेंबली में बड़े आयाम और नाजुक माउंटेड विशेषताएं हो सकती हैं। इसलिए ट्रे कैविटीज़ को उन घटकों से संपर्क किए बिना बोर्ड का समर्थन करना चाहिए जो भार सहन करने के लिए डिज़ाइन नहीं किए गए हैं।

ऑप्टोइलेक्ट्रॉनिक पैकेजिंग

ऑप्टिकल संचार घटकों में संवेदनशील सतहें और सटीक आयाम हो सकते हैं। उनकी पैकेजिंग संरचना में घटक अभिविन्यास, संपर्क क्षेत्र, पृथक्करण और आवश्यक इलेक्ट्रोस्टैटिक गुणों का ध्यान रखना चाहिए।

स्वच्छता और उत्पाद सुरक्षा एक साथ कैसे काम करते हैं?

इलेक्ट्रॉनिक्स पैकेजिंग केवल एक ईएसडी-नियंत्रण उपकरण नहीं है। स्वच्छता भी महत्वपूर्ण हो सकती है, खासकर जब विनिर्माण के दौरान घटक धूल, कणों या सतह संदूषण के संपर्क में आते हैं। इसलिए पैकेजिंग डिज़ाइन को इलेक्ट्रोस्टैटिक व्यवहार और ट्रे की भौतिक सफाई दोनों को ध्यान में रखना चाहिए।

एक स्वच्छ उत्पादन वातावरण ट्रे निर्माण के दौरान धूल के आसंजन को नियंत्रित करने में मदद कर सकता है। सामग्री की हैंडलिंग, गठन, ट्रिमिंग और भंडारण को लगातार प्रबंधित किया जाना चाहिए ताकि तैयार ट्रे इच्छित इलेक्ट्रॉनिक्स अनुप्रयोग के लिए उपयुक्त हो।

संपर्क क्षेत्रों को नियंत्रित करें

प्रत्येक घटक की सतह को पैकेजिंग को समान रूप से नहीं छूना चाहिए। कुछ उत्पादों में तैयार कॉस्मेटिक सतहें, खुले संपर्क, ऑप्टिकल सतहें या संवेदनशील उभार होते हैं। कैविटी डिज़ाइन अनावश्यक संपर्क को सीमित कर सकता है और नाजुक क्षेत्रों को संरचनात्मक किनारों से दूर रख सकता है।

उपयुक्त होने पर सुरक्षात्मक इंसर्ट का उपयोग करें

चयनित पैकेजिंग डिज़ाइन में स्पंज जैसी कुशनिंग सामग्री शामिल हो सकती है जहां अतिरिक्त नरम संपर्क परत की आवश्यकता होती है। यह दृष्टिकोण उच्च उपस्थिति या संपर्क संवेदनशीलता वाले उत्पादों के लिए सतह संपर्क और हैंडलिंग निशान को कम करने में मदद कर सकता है।

स्वच्छ हैंडलिंग प्रथाओं को बनाए रखें

पैकेजिंग का प्रदर्शन उत्पादन के बाद और उत्पादन के दौरान क्या होता है उससे प्रभावित होता है। स्वच्छ भंडारण, नियंत्रित लोडिंग प्रथाएं और उचित हैंडलिंग प्रक्रियाएं घटक तक पहुंचने से पहले ट्रे की इच्छित स्थिति को संरक्षित करने में मदद कर सकती हैं।

पुन: उपयोग पर विचार करें

पुन: प्रयोज्य ट्रे को संभालने के कई चक्रों से गुजरना पड़ सकता है। जब पुन: उपयोग पैकेजिंग प्रणाली का हिस्सा है, तो डिज़ाइन को थकान, बार-बार सफाई, स्टैकिंग और बार-बार लोडिंग पर विचार करना चाहिए। पीपी उन अनुप्रयोगों में उपयोगी हो सकता है जहां वे विशेषताएँ आवश्यक विद्युत और यांत्रिक प्रदर्शन के साथ संरेखित होती हैं।

आईएसओ-आधारित गुणवत्ता प्रबंधन प्रक्रिया नियंत्रण के लिए एक संरचित ढांचा प्रदान कर सकता है, जबकि लागू तृतीय-पक्ष परीक्षण का उपयोग ग्राहकों की आवश्यकताओं के अनुसार प्रासंगिक सामग्री या उत्पाद विशेषताओं का आकलन करने के लिए किया जा सकता है।

कस्टम विकास के लिए कौन सी जानकारी आवश्यक है?

अनुकूलित ट्रे तब सबसे अच्छा काम करती हैं जब पैकेजिंग डिज़ाइन उत्पाद और हैंडलिंग प्रक्रिया के बारे में स्पष्ट जानकारी के साथ शुरू होता है। इनपुट जितना अधिक पूर्ण होगा, गुहा ज्यामिति, सामग्री दिशा, प्रतिरोध सीमा और समग्र ट्रे संरचना निर्धारित करना उतना ही आसान होगा।

1. उत्पाद को परिभाषित करें.उत्पाद के आयाम, समग्र आकार, महत्वपूर्ण उभार और कोई भी क्षेत्र प्रदान करें जो संपर्क से मुक्त रहना चाहिए।
2. प्रबंधन परिवेश को परिभाषित करें।बताएं कि क्या ट्रे का उपयोग भंडारण, मैन्युअल स्थानांतरण, उत्पादन-लाइन टर्नओवर, निरीक्षण, स्टैकिंग या परिवहन के लिए किया जाता है।
3. ईएसडी आवश्यकता को परिभाषित करें।घटक के लिए आवश्यक सतह प्रतिरोध सीमा या लागू पैकेजिंग आवश्यकता बताएं।
4. ट्रे आयाम परिभाषित करें.वांछित समग्र लंबाई, चौड़ाई, ऊंचाई और परिवहन कंटेनरों या उत्पादन उपकरण द्वारा लगाए गए किसी भी प्रतिबंध को प्रदान करें।
5. गुहा संरचना को परिभाषित करें।गुहाओं की संख्या, गुहा गहराई, रिक्ति, अभिविन्यास और उत्पाद लोडिंग दिशा निर्धारित करें।
6. अतिरिक्त कार्यों को परिभाषित करें.जहां लागू हो, स्टैकिंग, नेस्टिंग, कुशनिंग, पोजिशनिंग फीचर्स, ओपनिंग, लेबल या लोगो आवश्यकताओं की पहचान करें।
7. सामग्री दिशा की समीक्षा करें.एप्लिकेशन की विद्युत, यांत्रिक, तापमान और उपस्थिति आवश्यकताओं के विरुद्ध पीपी, पीईटी और पीएस की तुलना करें।

चित्र और आयामी डेटा

इंजीनियरिंग चित्र महत्वपूर्ण आयामों, सहनशीलता और घटक इंटरफेस के बारे में सटीक जानकारी प्रदान कर सकते हैं। आयामी विशिष्टताएँ तब भी उपयोगी होती हैं जब उत्पाद में अपेक्षाकृत सरल ज्यामिति होती है।

भौतिक उत्पाद जानकारी

एक भौतिक उत्पाद अनियमित आकार, वास्तविक संपर्क सतहों, ऊंचाई परिवर्तन और उभरे हुए घटकों को स्पष्ट करने में मदद कर सकता है जिनका केवल बुनियादी आयामों के माध्यम से वर्णन करना मुश्किल हो सकता है। कैविटी डिज़ाइन को अंतिम रूप देने से पहले वास्तविक पैकेज लिफाफे को समझना लक्ष्य है।

पैकेजिंग उपकरण और रसद

ट्रे को उस तरह से डिज़ाइन किया जाना चाहिए जिस तरह से वह कारखाने में घूमेगी। कंटेनर आयाम, स्टैकिंग ऊंचाई, नेस्टिंग गहराई, कन्वेयर क्लीयरेंस और ऑपरेटर पहुंच सभी अंतिम आकार को प्रभावित कर सकते हैं।

इसलिए एक परियोजना विनिर्देश में ट्रे की पूरी यात्रा का वर्णन होना चाहिए, जिसमें लोडिंग से लेकर भंडारण और उत्पादन-लाइन स्थानांतरण से लेकर इसके अंतिम पैकेजिंग या परिवहन चरण तक शामिल है। यह व्यापक दृष्टिकोण कैविटी डिज़ाइन को प्रक्रिया के केवल एक चरण को हल करने से रोकने में मदद करता है।

शिपमेंट से पहले क्या जाँच की जानी चाहिए?

तैयार इलेक्ट्रॉनिक ट्रे को विद्युत और भौतिक दोनों दृष्टिकोणों से जांचा जाना चाहिए। एक ट्रे आवश्यक प्रतिरोध विशेषता को बनाए रखने में विफल रहते हुए इच्छित आयामों को पूरा कर सकती है, जैसे यह कैविटी या स्टैकिंग समस्याओं के दौरान प्रतिरोध सीमा को पूरा कर सकती है।

विद्युत सत्यापन

निर्दिष्ट सतह प्रतिरोध सीमा को उपयुक्त प्रतिरोध-परीक्षण उपकरण से जांचा जा सकता है। सत्यापन लागू परीक्षण विधि और पैकेजिंग आवश्यकता के अनुसार किया जाना चाहिए।

आयामी सत्यापन

महत्वपूर्ण आयामों को सहमत डिज़ाइन आवश्यकताओं के अनुरूप मापा जाना चाहिए। कैविटी की गहराई, कैविटी की स्थिति, ट्रे की परिधि और किसी भी सुविधा पर विशेष ध्यान दिया जाना चाहिए जो सीधे घटक या बाहरी हैंडलिंग उपकरण के साथ इंटरफेस करता है।

सफ़ाई निरीक्षण

दृश्य संदूषण और सामग्री मलबे के लिए तैयार ट्रे का निरीक्षण किया जाना चाहिए। यह इलेक्ट्रॉनिक्स पैकेजिंग के लिए विशेष रूप से प्रासंगिक है जहां स्वच्छता हैंडलिंग वातावरण को प्रभावित कर सकती है।

उत्पादन संगति

गुणवत्ता प्रबंधन में सामग्री इनपुट, निर्माण की स्थिति, ट्रिमिंग, निरीक्षण और तैयार उत्पाद हैंडलिंग शामिल होनी चाहिए। दोहराने योग्य प्रक्रिया महत्वपूर्ण है क्योंकि ट्रे की विद्युत और भौतिक विशेषताओं दोनों को पूरे उत्पादन के दौरान एक समान रहने की आवश्यकता होती है।

जहां आवश्यक हो, कच्चे माल और तैयार उत्पादों को लागू तृतीय-पक्ष परीक्षण से भी गुजरना पड़ सकता है। सटीक परीक्षण का दायरा ग्राहक की तकनीकी आवश्यकताओं और इच्छित इलेक्ट्रॉनिक्स अनुप्रयोग के अनुसार स्थापित किया जाना चाहिए।
