एंटी-स्टेटिक ऑप्टिकल फाइबर थर्मोप्लास्टिक पैकेजिंग

चीन के एक पेशेवर निर्माता के रूप में, शुनक्सिन आपको एंटी-स्टेटिक ऑप्टिकल फाइबर थर्मोप्लास्टिक पैकेजिंग प्रदान करना चाहता है, जो फाइबर ऑप्टिक घटकों की हैंडलिंग, भंडारण और परिवहन के लिए पीईटी या पीएस शीट से बनी थर्मोफॉर्मेड ट्रे है। उपलब्ध सतह प्रतिरोध विकल्पों में एंटी-स्टैटिक ग्रेड (10⁹~10¹¹Ω), अर्ध-प्रवाहकीय ग्रेड (10⁶~10⁹Ω), और प्रवाहकीय ग्रेड (10³~10⁶Ω) शामिल हैं। मानक इलेक्ट्रॉनिक घटक ट्रे के विपरीत, यह ऑप्टिकल फाइबर पैकेजिंग फाइबर झुकने और कनेक्टर अंतिम चेहरों की सुरक्षा में मदद करने के लिए समर्पित केबल कॉइलिंग ग्रूव्स और एलिवेटेड कनेक्टर पोजिशनिंग स्लॉट को एकीकृत करता है। एफसी, एससी, एलसी, एसटी और एमपीओ/एमटीपी कनेक्टर कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है।

ऑप्टिकल फाइबर कनेक्टर एंड-फेस प्रोटेक्शन

कनेक्टर का अंतिम भाग एक महत्वपूर्ण ऑप्टिकल इंटरफ़ेस है, और खरोंच, धूल या संदूषण कनेक्शन की गुणवत्ता और ऑप्टिकल ट्रांसमिशन को प्रभावित कर सकता है। शुनक्सिन एंटी-स्टेटिक ऑप्टिकल फाइबर थर्मोप्लास्टिक पैकेजिंग कनेक्टर के अंतिम चेहरों को ट्रे की सतह के सीधे संपर्क से दूर रखने के लिए ऊंचे पोजिशनिंग स्लॉट का उपयोग करती है, जिससे घर्षण, संदूषण को कम करने और क्षति से निपटने में मदद मिलती है। एंटी-स्टैटिक सामग्री धूल के इलेक्ट्रोस्टैटिक आकर्षण को कम करने में भी मदद करती है, जिससे ट्रे ऑप्टिकल मॉड्यूल, फाइबर ऑप्टिक पैच कॉर्ड और अन्य ऑप्टिकल संचार घटकों के लिए उपयुक्त हो जाती है।

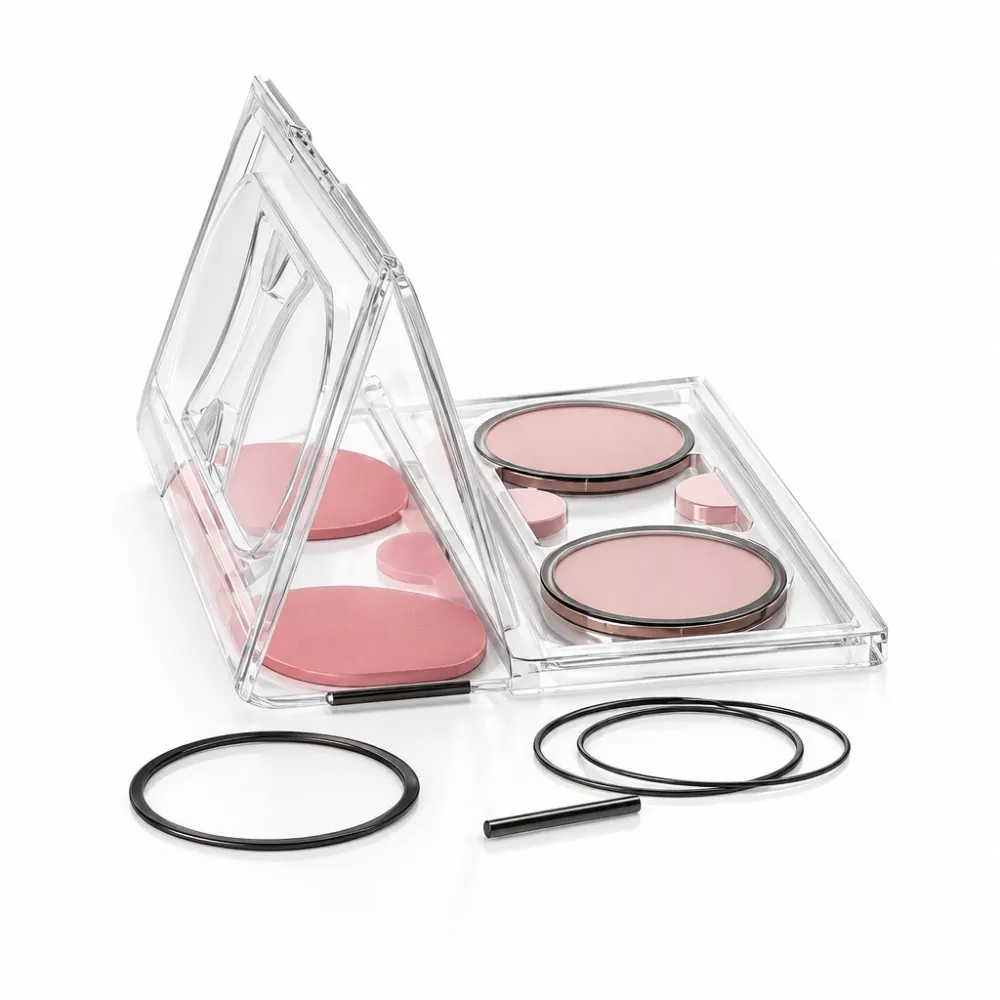

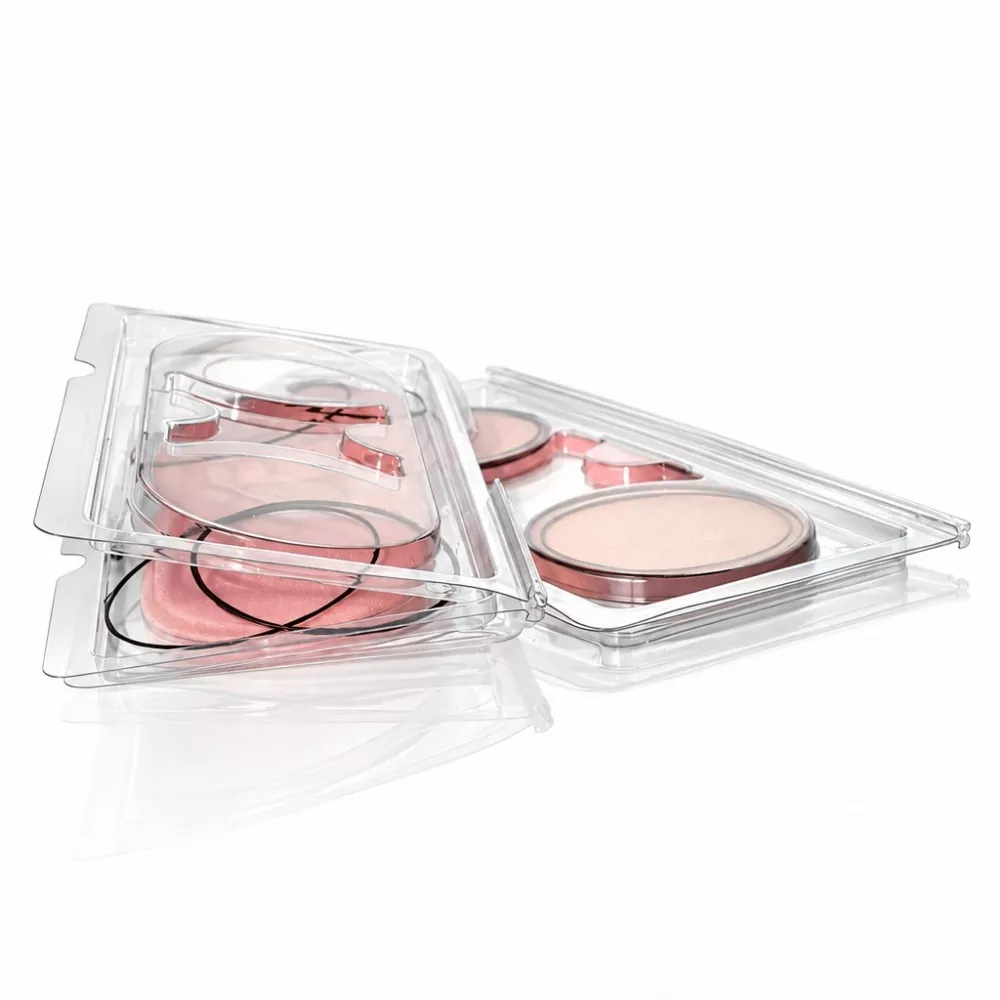

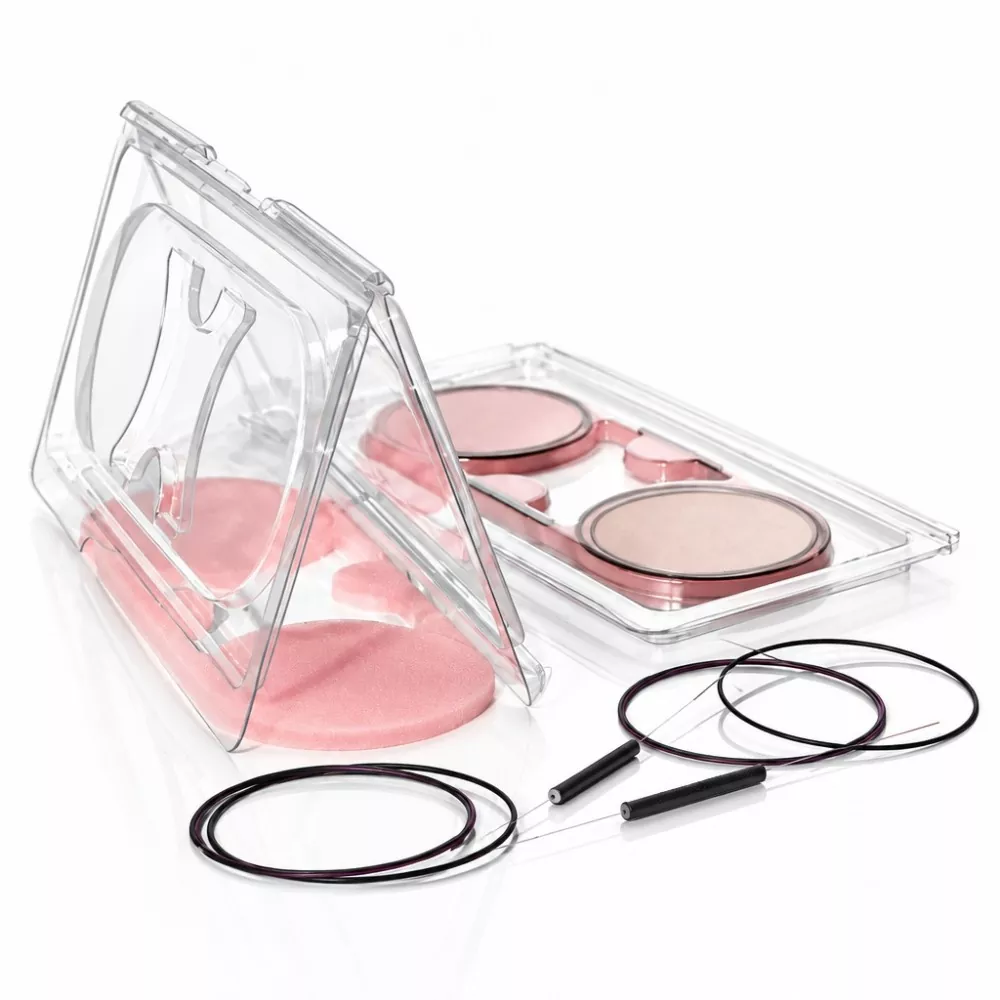

फाइबर कॉइलिंग और बेंड प्रोटेक्शन

फाइबर ऑप्टिक पैच कॉर्ड कनेक्टर्स को अपेक्षाकृत लंबे फाइबर केबलों के साथ जोड़ते हैं, इसलिए पैकेजिंग या परिवहन के दौरान अनियंत्रित झुकने से अत्यधिक यांत्रिक तनाव पैदा हो सकता है। ट्रे में अतिरिक्त फाइबर को व्यवस्थित करने और नियंत्रित झुकने वाले पथ को बनाए रखने के लिए घुमावदार कुंडलित खांचे शामिल हैं। ग्रूव त्रिज्या को केबल विनिर्देश और आवश्यक न्यूनतम मोड़ त्रिज्या के अनुसार डिज़ाइन किया जा सकता है, जिससे हैंडलिंग और परिवहन के दौरान फाइबर की सुरक्षा में मदद मिलती है।

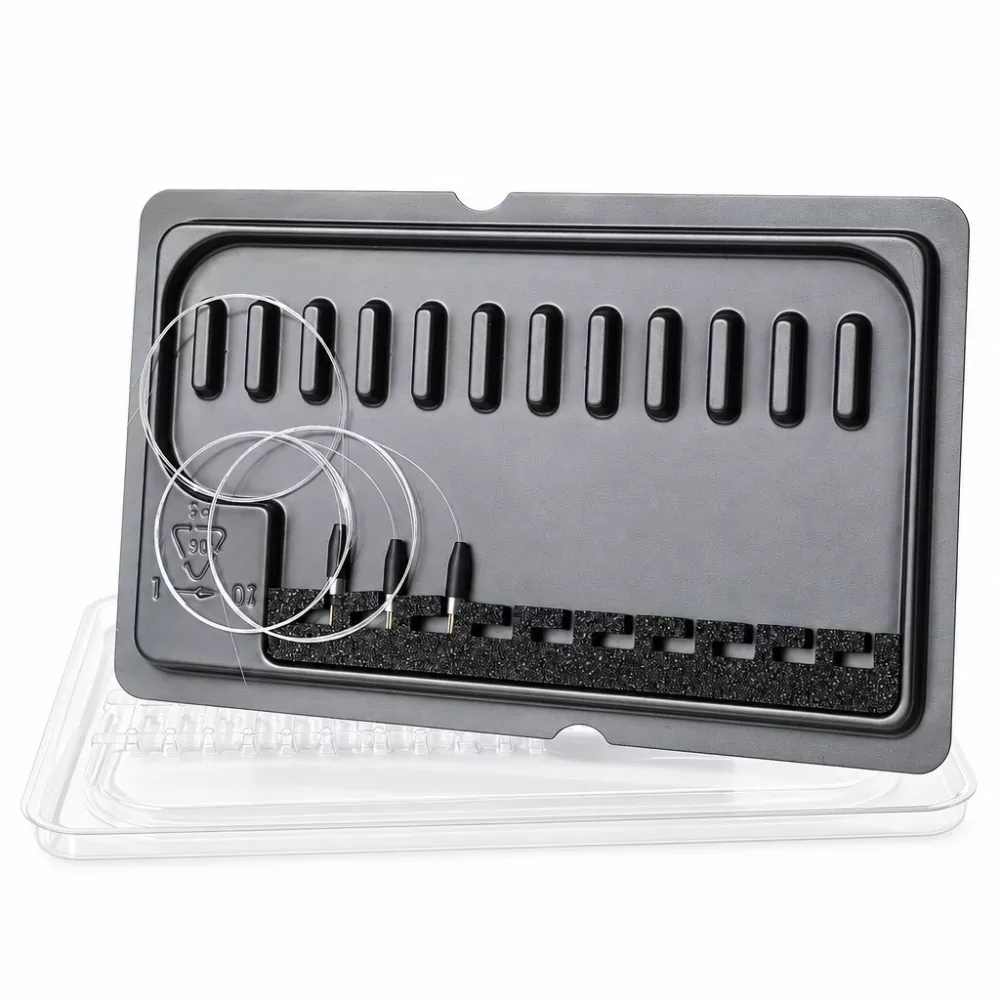

कनेक्टर-विशिष्ट स्थिति

विभिन्न फाइबर ऑप्टिक कनेक्टर्स को अलग-अलग पोजिशनिंग आयाम और रिटेंशन संरचनाओं की आवश्यकता होती है। शुनक्सिन सिंगल-कोर, डुअल-कोर और मल्टी-कोर उत्पादों के लेआउट के साथ एफसी, एससी, एलसी, एसटी और एमपीओ/एमटीपी कनेक्टर के लिए समर्पित स्लॉट को अनुकूलित कर सकता है। पैकेजिंग के दौरान फिट और स्थिरता में सुधार के लिए उत्पाद चित्र या भौतिक नमूनों के अनुसार कनेक्टर स्थिति विकसित की जा सकती है।

ऑप्टिकल घटकों के लिए एंटी-स्टेटिक सुरक्षा

पैक किए गए घटकों की इलेक्ट्रोस्टैटिक सुरक्षा आवश्यकताओं के अनुसार ट्रे को विभिन्न सतह प्रतिरोध स्तरों के साथ आपूर्ति की जा सकती है। उपलब्ध विकल्प 10³Ω से 10¹¹Ω तक होते हैं, जिससे विभिन्न ऑप्टिकल संचार उत्पादों और हैंडलिंग वातावरण के लिए पैकेजिंग संरचना और सामग्री विनिर्देश का चयन किया जा सकता है।

अनुकूलित थर्मोफोर्म्ड पैकेजिंग संरचना

शुनक्सिन अनुकूलित ट्रे आयामों, केबल चैनलों, कनेक्टर स्लॉट और उत्पाद पोजिशनिंग क्षेत्रों के साथ ऑप्टिकल फाइबर पैकेजिंग का उत्पादन करने के लिए वैक्यूम थर्मोफॉर्मिंग का उपयोग करता है। प्रबंधन और परिवहन को अधिक सुविधाजनक बनाते हुए संगठन को बेहतर बनाने के लिए पैक किए गए घटकों के आकार और मात्रा के आधार पर संरचना विकसित की जा सकती है।

अनुप्रयोग

1. फाइबर ऑप्टिक पैच कॉर्ड:भंडारण, हैंडलिंग और परिवहन के दौरान पैच कॉर्ड को व्यवस्थित और संरक्षित करता है।

2. ऑप्टिकल फाइबर कनेक्टर्स:एफसी, एससी, एलसी, एसटी और एमपीओ/एमटीपी कनेक्टर्स के लिए समर्पित स्थिति प्रदान करता है।

3. ऑप्टिकल मॉड्यूल:उन ऑप्टिकल मॉड्यूल की पैकेजिंग के लिए उपयुक्त जिन्हें नियंत्रित स्थिति और इलेक्ट्रोस्टैटिक सुरक्षा की आवश्यकता होती है।

4. फाइबर ऑप्टिक ट्रांसीवर:ट्रांसीवर घटकों को सीधे संपर्क से बचाता है और व्यवस्थित पैकेजिंग बनाए रखने में मदद करता है।

5. डेटा सेंटर फाइबर घटक:फाइबर ऑप्टिक घटकों और प्रतिस्थापन भागों के भंडारण और परिवहन के लिए उपयोग किया जाता है।

6. ऑप्टिकल संचार उपकरण:दूरसंचार और नेटवर्क उपकरण असेंबली में उपयोग किए जाने वाले फाइबर-संबंधित घटकों के लिए अनुकूलित ट्रे।

7. ऑप्टोइलेक्ट्रॉनिक घटक:संवेदनशील ऑप्टिकल और ऑप्टोइलेक्ट्रॉनिक भागों की संरचित पैकेजिंग के लिए उपयुक्त।

सही उपयोग और भंडारण आवश्यकताएँ

1. भंडारण वातावरण:ट्रे को लंबे समय तक सीधी धूप और अत्यधिक गर्मी से दूर, ठंडे, सूखे और साफ गोदाम में रखें। ऐसी स्थितियों से बचें जो सामग्री या विरोधी स्थैतिक गुणों को प्रभावित कर सकती हैं।

2. स्टैकिंग:खाली ट्रे को समान रूप से जमा करें और अत्यधिक ऊंचाई या असमान लोडिंग से बचें। भरी हुई ट्रे के लिए, भंडारण और परिवहन के दौरान उचित संरेखण बनाए रखने के लिए डिज़ाइन की गई पोजिशनिंग संरचनाओं का उपयोग करें।

3. विरोधी स्थैतिक रखरखाव:जहां सतह प्रतिरोध महत्वपूर्ण है, समय-समय पर एक उपयुक्त प्रतिरोध मीटर के साथ प्रतिनिधि नमूनों का परीक्षण करें और निर्दिष्ट सामग्री ग्रेड के साथ रीडिंग की तुलना करें।

4. अंतिम-चेहरे की सुरक्षा:फ़ाइबर ऑप्टिक कनेक्टर्स को सावधानीपूर्वक लगाएं और हटाएँ। कनेक्टर के अंतिम किनारों और कठोर सतहों या दूषित क्षेत्रों के बीच सीधे संपर्क से बचें।

5. संदूषण नियंत्रण:ट्रे को साफ रखें और धूल, तेल और अन्य दूषित पदार्थों से सुरक्षित रखें। आवश्यकता पड़ने पर भंडारण के दौरान एंटी-स्टैटिक बैग या अन्य उपयुक्त माध्यमिक पैकेजिंग का उपयोग किया जा सकता है।

6. पूर्व-उपयोग निरीक्षण:उपयोग से पहले ट्रे की सतह, कनेक्टर स्थिति क्षेत्र और केबल खांचे की जांच करें। नियंत्रित पैकेजिंग अनुप्रयोगों के लिए, सत्यापित करें कि सामग्री निर्दिष्ट सतह प्रतिरोध सीमा को पूरा करती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मानक इलेक्ट्रॉनिक घटक ट्रे की तुलना में ऑप्टिकल फाइबर पैकेजिंग में क्या अंतर है?

ए: ऑप्टिकल फाइबर पैकेजिंग को कनेक्टर और संलग्न फाइबर केबल दोनों को प्रबंधित करने की आवश्यकता होती है। शुनक्सिन की ट्रे अंतिम चेहरों को सीधे संपर्क से दूर रखने के लिए समर्पित कनेक्टर पोजिशनिंग स्लॉट का उपयोग करती है और इसके झुकने वाले पथ को नियंत्रित करते हुए केबल को व्यवस्थित करने के लिए घुमावदार कुंडलित खांचे का उपयोग करती है। ये सुविधाएँ विशेष रूप से फाइबर ऑप्टिक पैच कॉर्ड और संबंधित ऑप्टिकल घटकों के लिए डिज़ाइन की गई हैं।

Q2: सतह प्रतिरोध ग्रेड का चयन कैसे किया जाना चाहिए?

ए: उचित प्रतिरोध सीमा पैक किए गए उत्पाद और हैंडलिंग वातावरण की इलेक्ट्रोस्टैटिक सुरक्षा आवश्यकताओं पर निर्भर करती है। शुनक्सिन निर्दिष्ट आवश्यकता के अनुसार 10³Ω से 10¹¹Ω तक एंटी-स्टैटिक, अर्ध-प्रवाहकीय या प्रवाहकीय सामग्री विकल्प प्रदान कर सकता है।

Q3: ट्रे फाइबर ऑप्टिक कनेक्टर के अंतिम चेहरों की सुरक्षा कैसे करती है?

ए: समर्पित एलिवेटेड पोजिशनिंग स्लॉट कनेक्टर के अंतिम चेहरों को मुख्य ट्रे सतह से अलग रखते हैं, जिससे हैंडलिंग के दौरान सीधे घर्षण और संपर्क संदूषण का खतरा कम हो जाता है। कनेक्टर्स को उचित स्थान पर लगाने और हटाने की भी सिफारिश की जाती है।

Q4: क्या ट्रे को FC, SC, LC, ST और MPO/MTP कनेक्टर्स के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ. शुनक्सिन एफसी, एससी, एलसी, एसटी और एमपीओ/एमटीपी कनेक्टर के लिए समर्पित पोजिशनिंग स्लॉट और लेआउट डिजाइन कर सकता है। उत्पाद संरचना के अनुसार सिंगल-कोर, डुअल-कोर और मल्टी-कोर कॉन्फ़िगरेशन को भी अनुकूलित किया जा सकता है। विकास के लिए कनेक्टर नमूने, चित्र या आयामी डेटा प्रदान किया जा सकता है।

Q5: क्या केबल कॉइलिंग ग्रूव को अनुकूलित किया जा सकता है?

उत्तर: हाँ. कॉइलिंग ग्रूव को फाइबर की लंबाई, केबल व्यास, ट्रे आयाम और आवश्यक न्यूनतम मोड़ त्रिज्या के अनुसार अनुकूलित किया जा सकता है, जिससे अनावश्यक मोड़ पैदा किए बिना अतिरिक्त केबल को व्यवस्थित करने में मदद मिलती है।

Q6: ऑप्टिकल फाइबर ट्रे के लिए कौन सी सामग्रियां उपलब्ध हैं?

उत्तर: पीईटी और पीएस शीट विभिन्न पैकेजिंग आवश्यकताओं के लिए उपलब्ध हैं। आवश्यक सतह प्रतिरोध, पारदर्शिता, कठोरता और संरचनात्मक डिजाइन के साथ सामग्री विनिर्देश का चयन किया जा सकता है।
