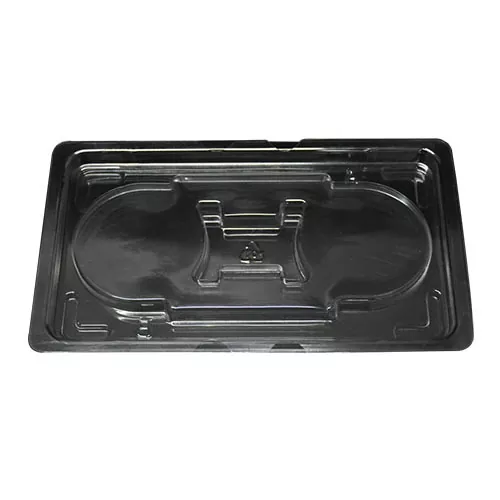

इलेक्ट्रॉनिक कनेक्टर के लिए एंटी-स्टेटिक थर्मोप्लास्टिक पैकेजिंग

इलेक्ट्रॉनिक कनेक्टर के लिए शुनक्सिन फैक्ट्री की एंटी-स्टेटिक थर्मोप्लास्टिक पैकेजिंग पीईटी/पीएस/पीपी शीट से बनाई गई है और स्थायी स्थैतिक-विघटनकारी प्रदर्शन प्रदान करती है। ट्रे एंटी-स्टैटिक, अर्ध-प्रवाहकीय और प्रवाहकीय ग्रेड में उपलब्ध है, जिसे विभिन्न इलेक्ट्रॉनिक घटकों की संवेदनशीलता के अनुसार लचीले ढंग से चुना जा सकता है। सटीक स्थिति के लिए ≤±0.1 मिमी की ग्रूव सटीकता के साथ, कनेक्टर 3डी ड्राइंग या भौतिक नमूनों के आधार पर मोल्ड विकसित किए जा सकते हैं। ट्रे के चारों ओर मजबूत पसलियां और पोजिशनिंग संरचनाएं प्रदान की जाती हैं, जिससे 10 से अधिक परतों की स्थिर स्टैकिंग की अनुमति मिलती है। बाहरी आयाम, पोजिशनिंग छेद और एंटी-मिसअसेंबली कोने सभी को अनुकूलित किया जा सकता है।

उत्पाद लाभ

1. तीन एंटी-स्टैटिक ग्रेड उपलब्ध हैं - एंटी-स्टैटिक ग्रेड (10⁹~10¹¹Ω) / अर्ध-प्रवाहकीय ग्रेड (10⁶~10⁹Ω) / प्रवाहकीय ग्रेड (10³~10⁶Ω), घटक संवेदनशीलता के अनुसार लचीले ढंग से चयनित

2. सटीक स्थिति निर्धारण ±0.1 मिमी - ग्रूव सहनशीलता को ±0.1 मिमी के भीतर नियंत्रित किया जा सकता है, जिससे कनेक्टर बिना हिले, गिरे या पलटे सुरक्षित रूप से स्थित रहते हैं।

3. कनेक्टर-विशिष्ट अनुकूलन - विभिन्न उत्पाद आकृतियों को समायोजित करने के लिए पिन हेडर, बोर्ड-टू-बोर्ड कनेक्टर, सर्कुलर कनेक्टर और अन्य कनेक्टर प्रकारों के लिए समर्पित पोजिशनिंग स्लॉट को अनुकूलित किया जा सकता है।

4. स्टैकेबल डिज़ाइन - पसलियों और पोजिशनिंग संरचनाओं को मजबूत करने से 10 से अधिक परतों की स्थिर स्टैकिंग सक्षम होती है, जबकि नेस्टिंग भंडारण स्थान को बचाने में मदद करती है

5. स्वचालित उत्पादन लाइनों के साथ संगत - एमईएस बारकोड स्कैनिंग और ट्रैसेबिलिटी के समर्थन के साथ बाहरी आयाम, पोजिशनिंग छेद और एंटी-मिसअसेंबली कोनों को अनुकूलित किया जा सकता है।

6. एकाधिक सामग्री विकल्प - पीईटी (पर्यावरण के अनुकूल, अत्यधिक पारदर्शी और निर्यात अनुपालन के लिए उपयुक्त), पीएस (किफायती), पीपी (तापमान- और रासायनिक प्रतिरोधी), और अन्य सामग्री

7. लचीली सतह का उपचार - पारदर्शी (दृश्य निरीक्षण के लिए) / काला (प्रवाहकीय प्रदर्शन या प्रकाश हस्तक्षेप में कमी के लिए) / फ़्लॉक्ड (विरोधी पर्ची और खरोंच सुरक्षा के लिए)

अनुप्रयोग परिदृश्य

1: इलेक्ट्रॉनिक कनेक्टर विनिर्माण: पिन हेडर, पिन सॉकेट, बोर्ड-टू-बोर्ड कनेक्टर, वायर-टू-बोर्ड कनेक्टर और सर्कुलर कनेक्टर के लिए उत्पादन टर्नओवर और तैयार उत्पाद पैकेजिंग

2: एसएमटी उत्पादन कार्यशालाएं: एसएमटी असेंबली से पहले घटक आपूर्ति ट्रे और कनेक्टर्स के लिए प्लेसमेंट पोजिशनिंग

3: सेमीकंडक्टर पैकेजिंग और परीक्षण: चिप-स्तरीय पैकेजिंग और परीक्षण के दौरान कनेक्टर घटकों की एंटी-स्टैटिक हैंडलिंग और परिवहन

4: ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑटोमोटिव कनेक्टर्स और वायरिंग हार्नेस टर्मिनलों के लिए एंटी-स्टैटिक पैकेजिंग और लॉजिस्टिक्स टर्नओवर

5: उपभोक्ता इलेक्ट्रॉनिक्स असेंबली: मोबाइल फोन, कंप्यूटर और अन्य इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाने वाले आंतरिक कनेक्टर्स के लिए घटक फीडिंग और तैयार उत्पाद पैकेजिंग

6: मेडिकल इलेक्ट्रॉनिक्स: मेडिकल उपकरणों के अंदर सटीक कनेक्टर्स की एंटी-स्टैटिक पैकेजिंग और परिवहन

विशिष्ट उद्योग: कनेक्टर विनिर्माण, एसएमटी असेंबली, सेमीकंडक्टर पैकेजिंग और परीक्षण, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स असेंबली, चिकित्सा उपकरण

अक्सर पूछे जाने वाले प्रश्न

Q1: एंटी-स्टैटिक इलेक्ट्रॉनिक कनेक्टर ट्रे और नियमित थर्मोफॉर्मेड ट्रे के बीच क्या अंतर है?

ए: नियमित थर्मोफॉर्मेड ट्रे इंसुलेटर हैं और आसानी से स्थैतिक चार्ज को बिना नष्ट किए जमा कर सकते हैं। इसलिए संवेदनशील इलेक्ट्रॉनिक घटकों के संपर्क से इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) क्षति हो सकती है। एंटी-स्टैटिक ट्रे 10⁶~10⁹Ω के भीतर सतह प्रतिरोध को बनाए रखने के लिए सामग्री में जोड़े गए प्रवाहकीय भराव या सतह पर लगाए गए एंटी-स्टैटिक कोटिंग्स का उपयोग करते हैं, जिससे स्थैतिक शुल्क जल्दी से नष्ट हो जाते हैं और स्थैतिक संचय के कारण होने वाले जोखिम को कम किया जा सकता है। यह इलेक्ट्रॉनिक कनेक्टर पैकेजिंग के लिए एक महत्वपूर्ण सुरक्षा उपाय है।

Q2: कनेक्टर्स को ट्रे के अंदर कैसे सुरक्षित किया जाता है? क्या वे परिवहन के दौरान आगे बढ़ेंगे?

ए: शुनक्सिन एंटी-स्टैटिक ट्रे को कनेक्टर्स के आकार के अनुसार ढाला जाता है, जिसमें ग्रूव सहनशीलता ±0.1 मिमी के भीतर नियंत्रित होती है। पिन हेडर उत्पाद पिन बेस के दोनों सिरों को सुरक्षित करने के लिए लम्बे स्लॉट का उपयोग करते हैं; बोर्ड-टू-बोर्ड कनेक्टर फ्लैट खांचे का उपयोग करते हैं जो उत्पाद के आकार में फिट होते हैं; गोलाकार कनेक्टर आवास को पकड़ने के लिए रिंग-आकार की पोजिशनिंग संरचनाओं का उपयोग करते हैं। एक बार ट्रे में रखने के बाद, कनेक्टर बिना हिले, गिरे या पलटे सुरक्षित रूप से स्थित रहते हैं।

Q3: क्या एंटी-स्टैटिक प्रदर्शन स्थायी है या समय के साथ कम हो जाएगा?

ए: शुनक्सिन एंटी-स्टैटिक ट्रे लंबे समय तक चलने वाले एंटी-स्टैटिक प्रदर्शन प्रदान करने के लिए शीट सामग्री या स्थायी एंटी-स्टैटिक कोटिंग्स में जोड़े गए प्रवाहकीय भराव का उपयोग करती है, जो आम तौर पर समय के साथ या बार-बार उपयोग के माध्यम से कम नहीं होती है। हालाँकि, उच्च तापमान या उच्च आर्द्रता वाले वातावरण में लंबे समय तक रहने या बार-बार घर्षण से सतह के प्रदर्शन में मामूली बदलाव हो सकता है। नियमित स्थल निरीक्षण की अनुशंसा की जाती है।

Q4: क्या ट्रे को स्वचालित उत्पादन लाइनों के अनुकूल बनाया जा सकता है?

उत्तर: हाँ. शुनक्सिन एंटी-स्टैटिक ट्रे के बाहरी आयाम, पोजिशनिंग छेद और एंटी-मिसअसेंबली कोनों को ग्राहक के स्वचालित उपकरण के अनुसार अनुकूलित किया जा सकता है। ट्रे उच्च आयामी सटीकता और स्थिर कठोरता प्रदान करती हैं और इन्हें एसएमटी प्लेसमेंट मशीनों और रोबोटिक हैंडलिंग जैसे स्वचालित संचालन के लिए अनुकूलित किया जा सकता है।
